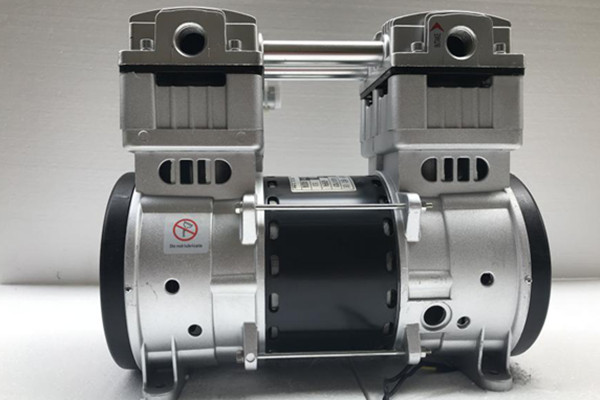

活塞真空泵活塞氣缸皮碗組裝圖
活塞氣缸皮碗組裝圖

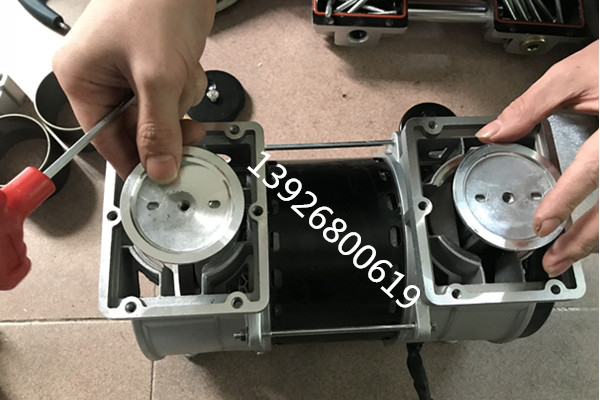

第一步驟：沒有皮碗的真空泵

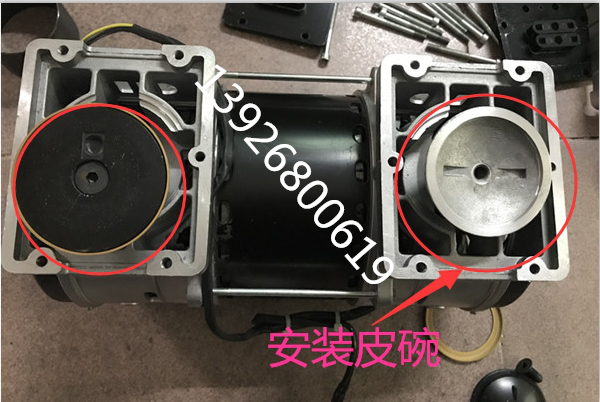

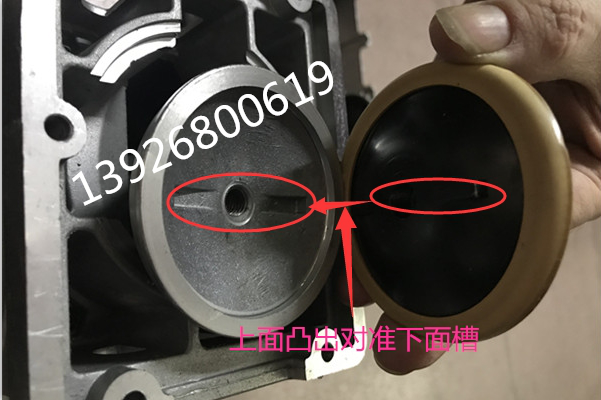

第二步驟：安裝皮碗

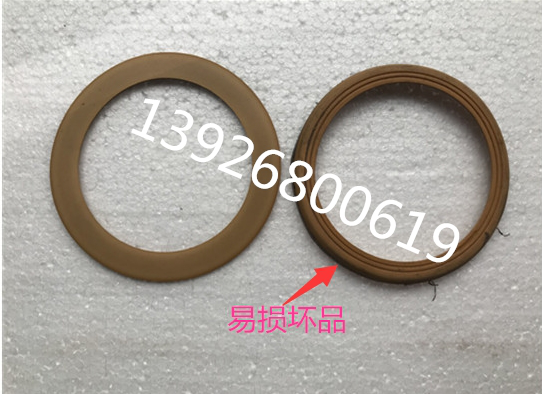

備注：吸入灰塵與雜質磨損氣缸所導致皮碗密封度下降真空度低
備注：活塞氣缸再工作使用環境中，灰塵雜質吸入泵腔內部長時間工作
導致磨損因注意

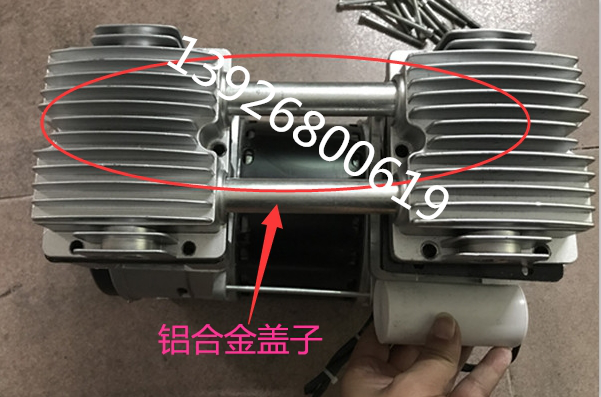

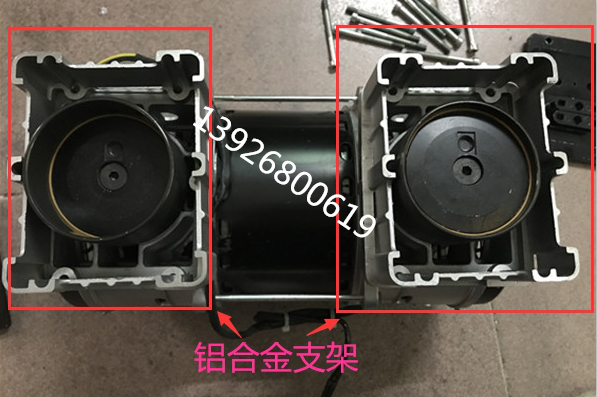

第四步驟：安裝鋁合金支架

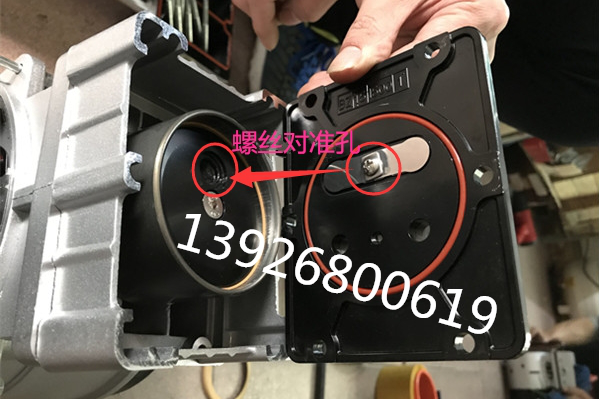

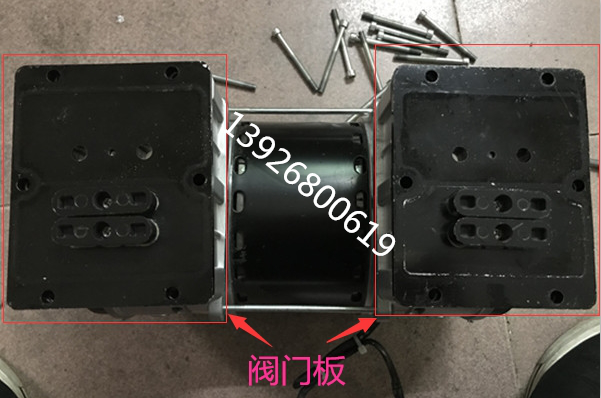

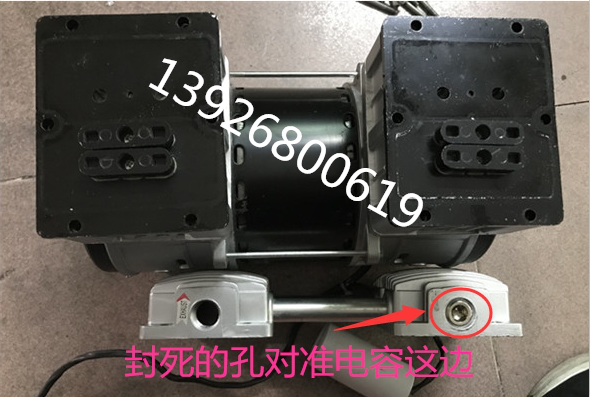

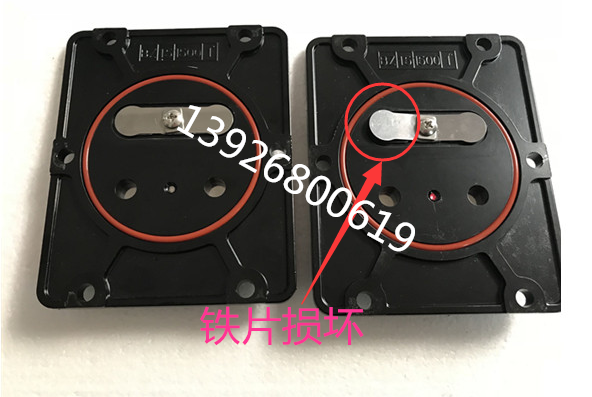

第五步驟：裝上閥門板
備注：貼片損壞真空度不夠
